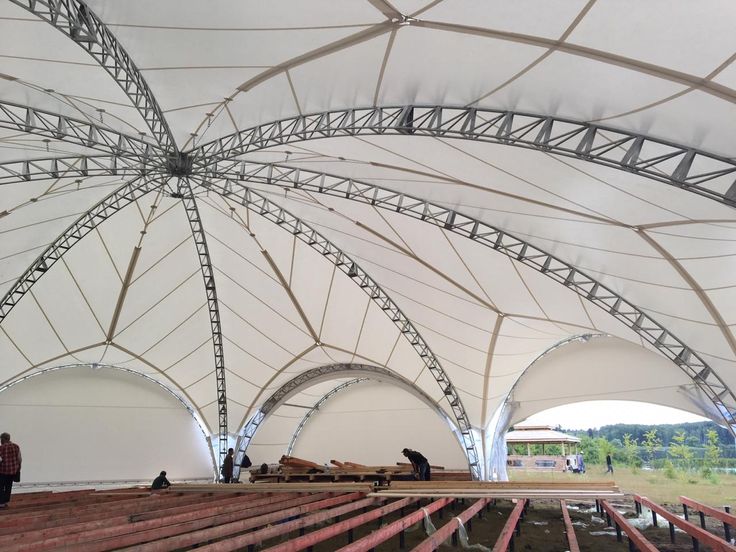

Cấu tạo mái màng căng chi tiết từ A–Z (Chuẩn kỹ thuật & tối ưu độ bền). Tìm hiểu cấu tạo mái màng căng gồm màng bạt, cáp, khung thép, móng neo. Mái che Việt hướng dẫn chi tiết giúp lựa chọn giải pháp mái che bền đẹp, chuẩn kỹ thuật. Mái che màng căng (Tensile Membrane Structure) có cấu tạo chủ yếu gồm ba phần chính: màng bạt (vải chuyên dụng), hệ thống khung thép chịu lực và các phụ kiện kết nối (cáp thép, neo). Màng căng được kéo căng trên hệ khung tạo nên các hình dạng uốn lượn ba chiều độc đáo, bền vững và chống chịu tốt thời tiết.
1. Tổng quan cấu tạo mái màng căng
Cấu tạo mái màng căng (tensile membrane structure) là sự kết hợp của màng bạt kỹ thuật cao + hệ kết cấu chịu lực (cột, cáp, khung) + hệ phụ kiện neo giữ để tạo nên bề mặt che phủ ổn định bằng lực căng.
Khác với mái truyền thống chịu nén, mái màng căng làm việc chủ yếu theo lực kéo, vì vậy việc thiết kế – thi công đòi hỏi tính toán chính xác về hình học và lực.
👉 Một hệ mái hoàn chỉnh gồm 5 thành phần chính:
- Màng che (fabric membrane)
- Hệ cột / khung đỡ
- Cáp căng (steel cable)
- Phụ kiện liên kết (hardware)
- Hệ móng & neo
2. Màng che (Membrane Fabric) – “Linh hồn” của công trình
🔹 Vai trò
- Tạo bề mặt che nắng – che mưa
- Định hình thẩm mỹ công trình

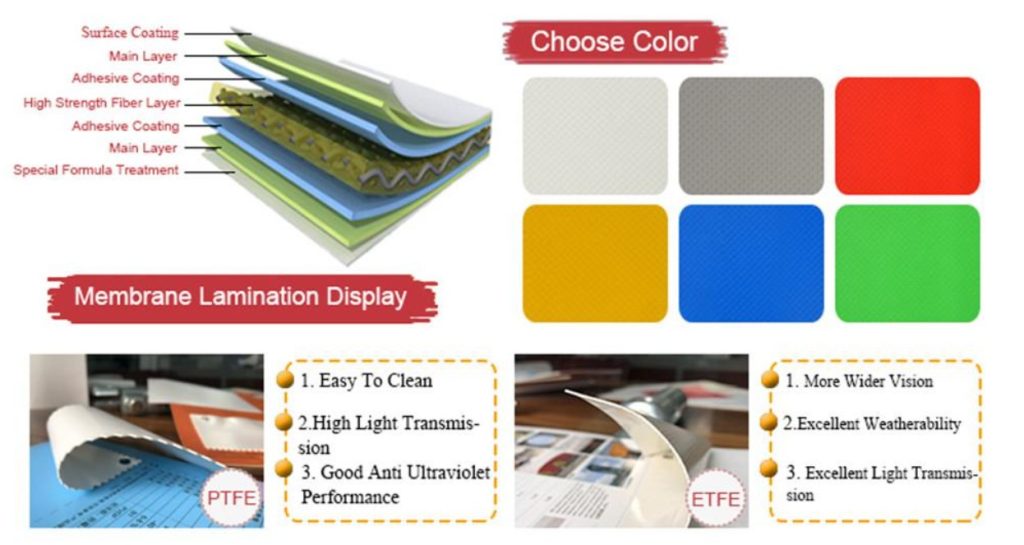

🔹 Vật liệu phổ biến
- PVDF: phổ biến, bền 10–15 năm, chi phí hợp lý
- PTFE: cao cấp, bền 20–30 năm, tự làm sạch
- ETFE: trong suốt, dùng cho công trình biểu tượng
🔹 Yêu cầu kỹ thuật
- Khả năng chịu kéo cao
- Chống tia UV, chống thấm
- Kháng nấm mốc, phù hợp môi trường biển
👉 Lựa chọn vật liệu đúng sẽ quyết định 80% tuổi thọ mái.

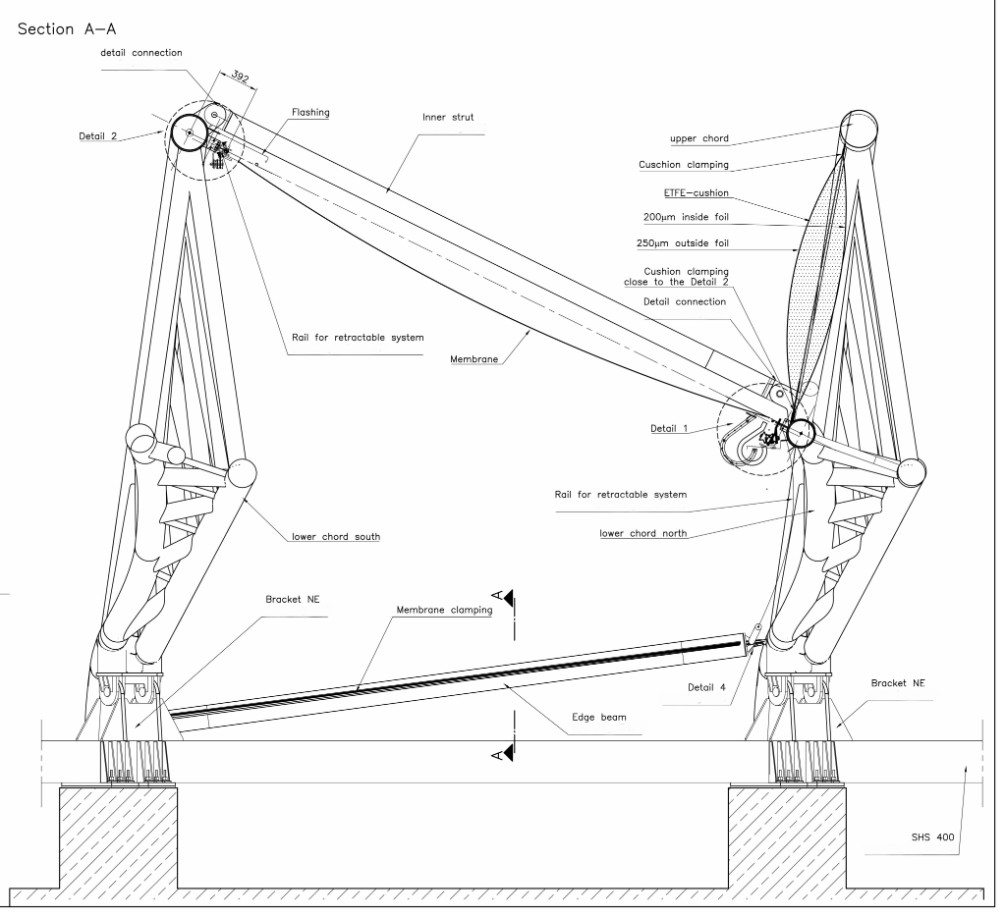

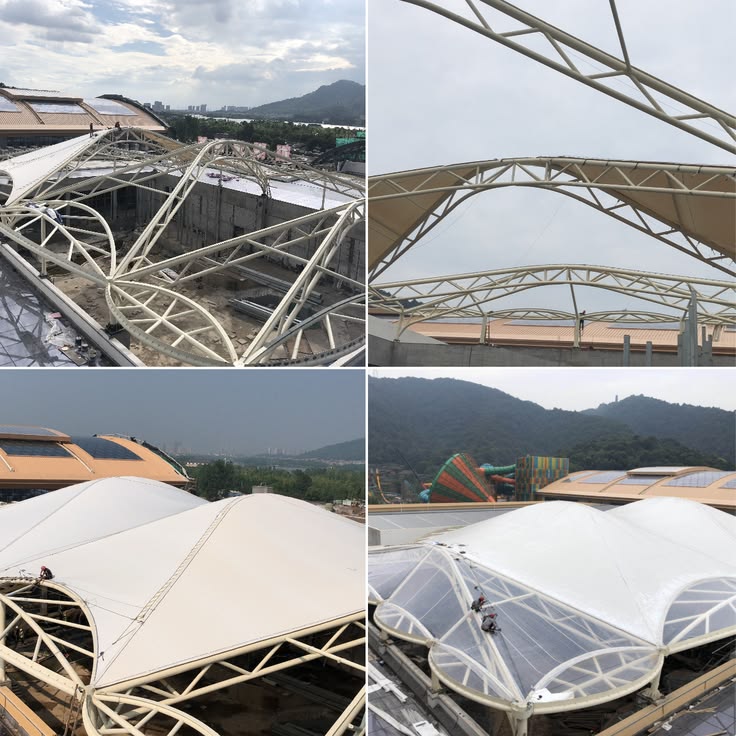

3. Hệ kết cấu chịu lực (Cột – Khung thép)
🔹 Thành phần
- Cột thép (thường là thép mạ kẽm hoặc sơn tĩnh điện)
- Khung dầm phụ (nếu có)
🔹 Chức năng
- Đỡ toàn bộ hệ mái
- Truyền lực xuống móng
🔹 Yêu cầu
- Chịu lực tốt, chống gió
- Chống ăn mòn (đặc biệt vùng biển)

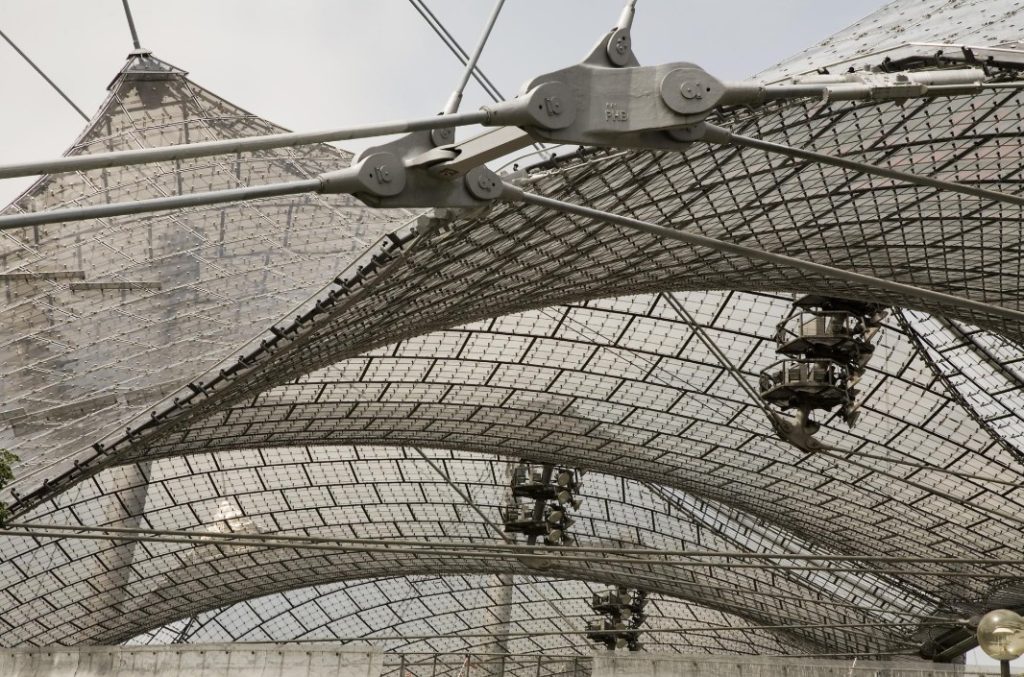

4. Hệ cáp căng (Steel Cable System)
🔹 Vai trò quan trọng
- Tạo lực căng cho màng
- Giữ ổn định hình dạng mái
🔹 Đặc điểm
- Sử dụng cáp thép cường lực cao
- Có thể điều chỉnh lực căng
👉 Đây là yếu tố quyết định độ ổn định và độ an toàn của công trình.

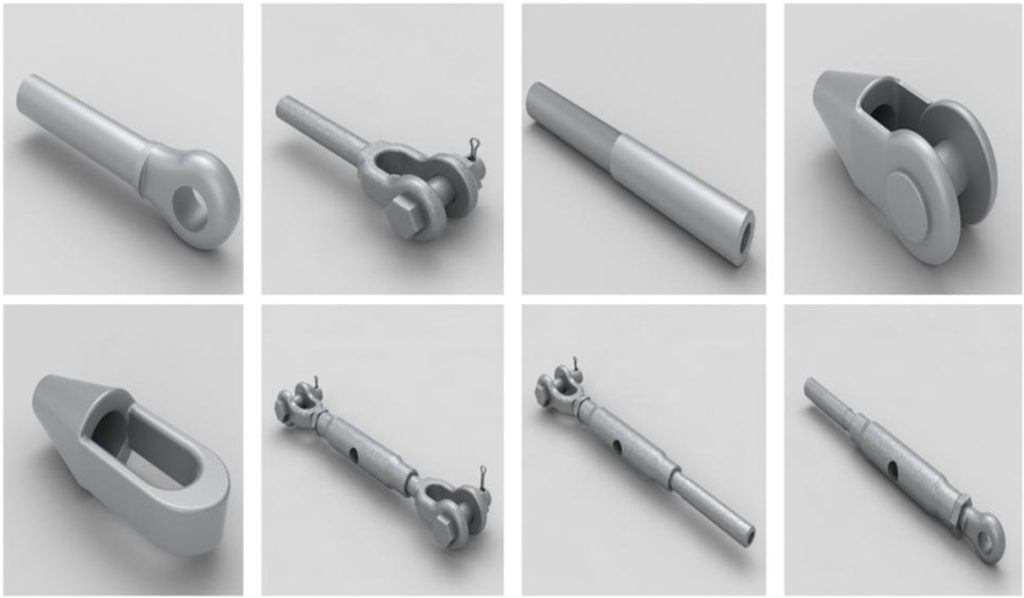

5. Phụ kiện liên kết (Hardware & Fittings)
🔹 Bao gồm
- Tăng đơ (turnbuckle)
- Móc nối (shackle)
- Bản mã (anchor plate)
- Bulong cường lực
🔹 Chức năng
- Liên kết màng – cáp – khung
- Điều chỉnh lực căng
👉 Phụ kiện nhỏ nhưng ảnh hưởng lớn đến độ bền và an toàn.

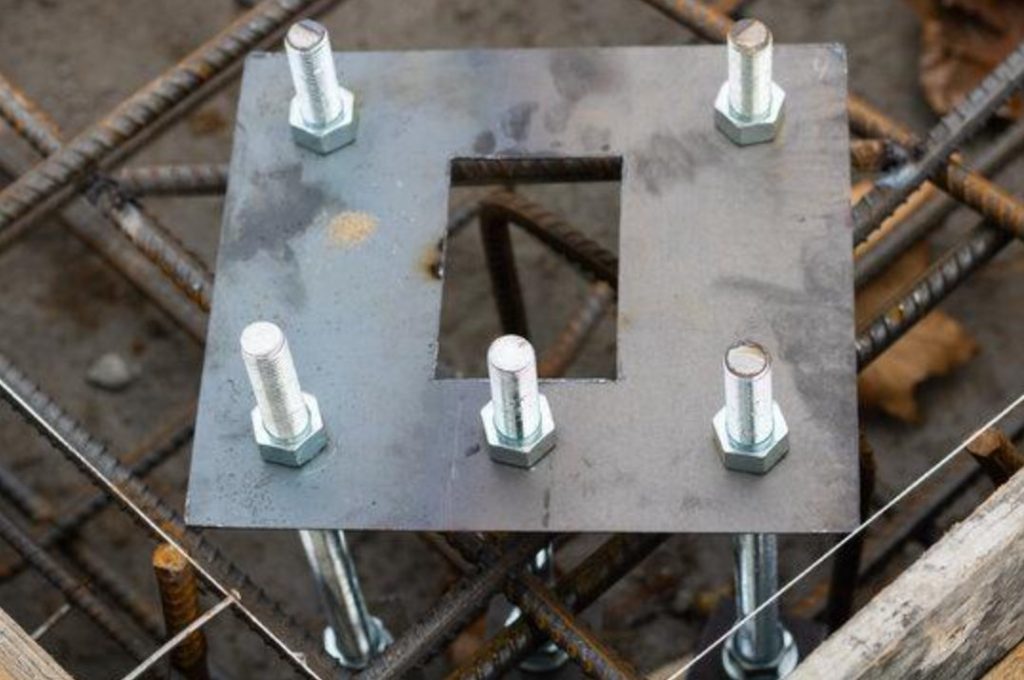

6. Hệ móng và neo (Foundation & Anchoring)
🔹 Vai trò
- Cố định toàn bộ kết cấu
- Chịu tải trọng gió và lực căng
🔹 Yêu cầu
- Thiết kế theo địa chất
- Đảm bảo chống lật, chống nhổ
x
7. Nguyên lý hoạt động của mái màng căng
Mái hoạt động theo nguyên lý:
- Lực căng phân bố đều trên bề mặt màng
- Kết hợp với cáp và khung để giữ hình dạng
- Bề mặt cong giúp thoát nước nhanh, không đọng nước
👉 Đây là điểm khác biệt cốt lõi so với mái truyền thống.
8. Các dạng cấu tạo phổ biến
✔ Mái cánh buồm (Sail Shade)
- Dạng tam giác / đa giác
- Thẩm mỹ cao, phù hợp hồ bơi, cafe
✔ Mái màng căng 1 trụ
- Thiết kế tối giản
- Phù hợp không gian nhỏ
✔ Mái màng căng đa điểm
- Dùng cho công trình lớn
- Kết cấu phức tạp, ấn tượng
9. Lưu ý khi thiết kế & thi công
Để đảm bảo chất lượng:
- Tính toán lực căng chuẩn kỹ thuật
- Chọn vật liệu phù hợp môi trường
- Thiết kế độ dốc thoát nước
- Gia công chính xác từng chi tiết
👉 Sai ở bước thiết kế = giảm tuổi thọ công trình.
10. Kết luận
Hiểu rõ cấu tạo mái màng căng giúp bạn:
- Chọn đúng giải pháp cho công trình
- Tối ưu chi phí đầu tư
- Đảm bảo độ bền lâu dài
👉 Đây là hệ mái hiện đại, yêu cầu kỹ thuật cao nhưng mang lại giá trị thẩm mỹ và hiệu quả vượt trội.
